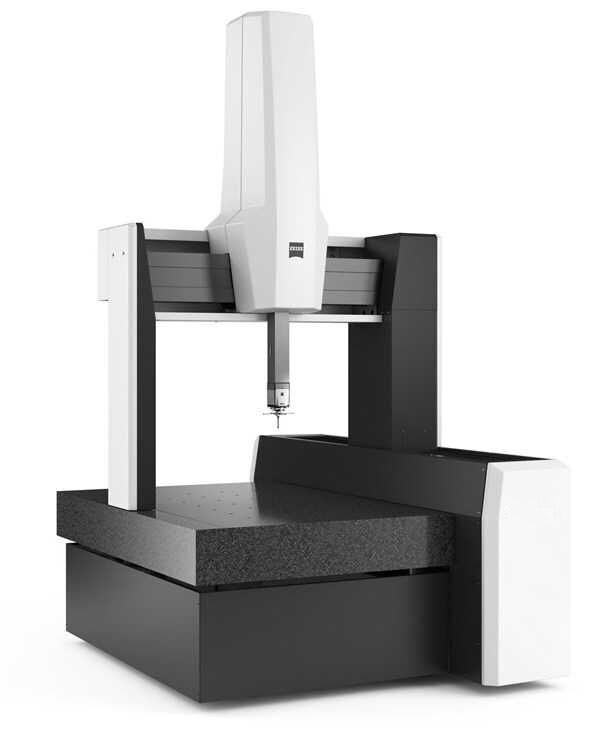

       本公司采用的是國外進口儀器蔡司三坐標,此儀器為一種具有可作三個方向移動的探測器,可在三個相互垂直的導軌上移動,此探測器以接觸或非接觸等方式傳送訊號,三個軸的位移測量系統 ( 如光學尺 ) 經數據處理器或計算機等計算出工件的各點坐標(X、Y、Z)及各項功能測量的儀器。三坐標測量儀的測量功能應包括尺寸精度測量、定位精度測量、幾何精度測量及輪廓精度測量等。任何形狀都是由三維空間點組成的,所有的幾何量測量都可以歸結為三維空間點的測量,因此精確地進行空間點坐標的采集,是評定任何幾何形狀的基礎。


       蔡司三坐標測量機的基本原理是將被測零件放入它允許的測量空間范圍內,精確地測出被測零件表面的點在空間三個坐標位置的數值,將這些點的坐標數值經過計算機處理,擬合形成測量元素,如圓、球、圓柱、圓錐、曲面等,經過數學計算的方法得出其形狀、位置公差及其他幾何量數據。

應用領域

       主要用于機械、汽車、航空、軍工、家具、工具原型、機器等中小型配件、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等的測量,還可用于電子、五金、塑膠等行業中,可以對工件的尺寸、形狀和形位公差進行精密檢測,從而完成零件檢測、外形測量、過程控制等任務。

模具行業

       三坐標測量機在模具行業中的應用相當廣泛,它是一種設計開發、檢測、統計分析的現代化的智能工具,更是模具產品無與倫比的質量技術保障的有效工具。當今主要使用的三坐標測量機有橋式測量機、龍門式測量機、水平臂式測量機和便攜式測量機。測量方式大致可分為接觸式與非接觸式兩種。

       模具的型芯型腔與導柱導套的匹配如果出現偏差,可以通過三坐標測量機找出偏差值以便糾正。在模具的型芯型腔輪廓加工成型后,很多鑲件和局部的曲面要通過電極在電脈沖上加工成形,從而電極加工的質量和非標準的曲面質量成為模具質量的關鍵。因此,用三坐標測量機測量電極的形狀必不可少。三坐標測量機可以應用3D數模的輸入,將成品模具與數模上的定位、尺寸、相關的形位公差、曲線、曲面進行測量比較,輸出圖形化報告,直觀清晰的反映模具質量,從而形成完整的模具成品檢測報告。 在某些模具使用了一段時間出現磨損要進行修正,但又無原始設計數據(即數模)的情況下,可以用截面法采集點云,用規定格式輸出,探針半徑補償后造型,從而達到完好如初的修復效果。

       當一些曲面輪廓既非圓弧,又非拋物線,而是一些不規則的曲面時,可用油泥或石膏手工做出曲面作為底胚。然后用三坐標測量機測出各個截面上的截線、特征線和分型線,用規定格式輸出,探針半徑補償后造型,在造型過程中圓滑曲線,從而設計制造出全新的模具。

       三坐標測量機就以其高精度高柔性以及優異的數字化能力,成為現代制造業尤其是模具工業設計、開發、加工制造和質量保證的重要手段。三坐標測量機對于模具工業的兩個重要作用。

       一、三坐標測量機能夠?yàn)槟>吖I(yè)提供質量保證,是模具制造企業測量和檢測的最好選擇。三坐標測量機在處理不同工作方面的靈活性以及自身的高精度,使其成為一個仲裁者。在為過程控制提供尺寸數據的同時,三坐標測量機可提供入廠產品檢驗、客戶質量檢測、量規檢驗、模具工件的檢測等附加性能。高度柔性的三坐標測量機可以配置在車間環境,并直接參與到模具加工、裝配、試模、修模的各個階段,提供必要的檢測反饋,減少返工的次數并縮短模具開發周期,從而最終降低模具的制造成本并將生產納入控制。

       第二、三坐標測量機具備強大的逆向工程能力,是一個理想的數字化工具。通過三坐標測量機測頭和不同結構形式的三坐標測量機的組合,能夠快速、精確的獲取工件表面的三維數據和幾何特征,這對于模具的設計、樣品的復制、損壞模具的修復特別有用。此外,三坐標測量機的接觸式掃描測頭,利用測量軟件提供的強大的掃描功能,能夠完成自由曲面形狀特征的復雜工件CAD模型的復制。無需經過任何轉換,可以被各種CAD軟件直接識別和編程,從而大大提高了模具設計的效率。

       具體來說,在模具制造企業中應用三坐標測量機完成設計和檢測任務時,要密切關注測量基準的選擇、測頭的標定和選擇、測點數及測量位置的規劃、坐標系的建立、環境的影響等多方面的因素。這當中的每一個因素,都足以影響測量結果的精確和效率。三坐標測量機在模具生產中的應用已經是是目不可待了,有些模具的設計就需要用到三坐標測量機?梢院艽蟪潭壬咸岣吣>叩脑O(shè)計效率,精確度也會得到大大的提升。
